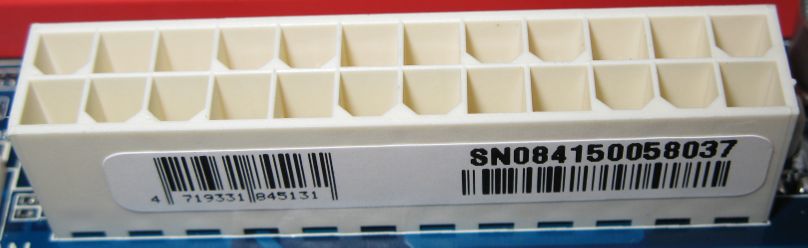

24 pinowy konektor zasilania płyty głównej
Konektor ten służy do zasilania elementów płyty głównej. Do niego podłącza się wtyk
z zasilacza ATX 2.0. Budowa konektora uniemożliwia nieprawidłowe podłaczenie przewodu zasilającego. Starsze płyty główne o standardzie ATX 1.0 i ATX 1.3 posiadały konektory 20 pinowe.
W przypadku gdy standard płyty głównej to ATX 1.0 lub ATX 1.3 a zasilacza ATX 2.0 należy
zwrócić uwagę na to czy konektor w zasilaczu jest dzielony tzn. czy można odłączyć 4 piny.
W przypadku braku takiej możliwości mogą wystąpić kłopoty z podłaczeniem zasilacza ATX 2.0
do płyty w standardzie ATX 1.0 lub ATX 1.3 . W sprzedarzy dostępne są specjalne przejściówki 24/20 pinów jednak
podnoszą one ogólne koszty komputera.

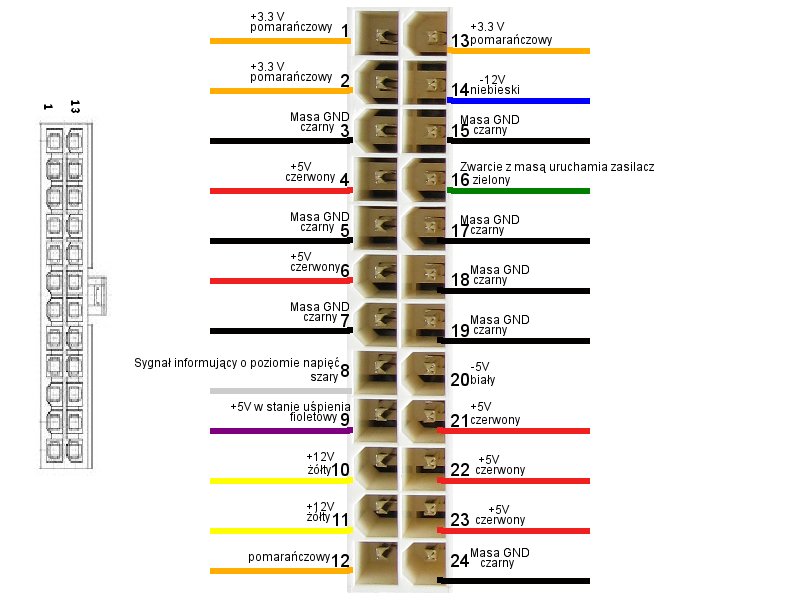

Konektor 24 pinowy standardu ATX 2.0.
|
|
|
|
